ZSL型喷射器



铸铁喷射器
玻璃钢喷射器

     简介:喷射器配备相应的离心水泵即可抽真空,喷射器不需高位安装,平地安装即可。喷射器具有安装方便不用维修.价格 便宜的优点.
     玻璃钢模压喷射器除具有防腐喷射器的特点外还具有模压密度大.内外表面光滑结实.耐用抗腐蚀性能更高,能与不锈钢件相比美等优点.
     玻璃钢、模压玻璃钢、喷射器及不锈钢喷射器配备相应的防腐离心泵,可以直抽吸浓度较高的腐蚀性气体和液体具有良好的防腐效果。
     型号意义 《 ZSL(F) 》- 1-100 》

     Z:真空设备S:工作介质为水L:射流式 F:玻璃钢防腐 1:单级 100: 较大抽气速率为 100 m3/h(设计值 )

喷射器性能参数表


极限真空
额定抽气量 m3/h
工作水温 oC
MPa
mmHg
ZSL( F )-1-20
-0.098
-735
20
25
ZSL( F )-1-40
-0.098
-735
40
25
ZSL( F )-1-60
-0.098
-735
60
25
ZSL( F )-1-100
-0.098
-735
100
25
ZSL( F )-1-200
-0.098
-735
200
25
ZSL( F )-1-300
-0.098
-735
300
25
ZSL( F )-1-500
-0.098
-735
500
25
ZSL( F )-1-700
-0.098
-735
700
25
喷射器性能参数表(一)

Mpa
0.093
0.087
0.080
0.073
0.067
0.060
0.053
ZSL-1-60
m3/h
8
12
15
18
22
ZSL-1-100
m3/h
12
15
18
22
26
32
ZSL-1-200
m3/h
13
17
26
31
38
45
ZSL-1-300
m3/h
14
20
28
36
44
50
ZSL-1-500
m3/h
15
29
47
64
72
80
100
ZSL-1-700
m3/h
24
40
60
75
90
120
150
喷射器性能参数表(二)


Mpa
0.047
0.040
0.033
0.027
0.020
0.013
0.0067
ZSL-1-60
m3/h
25
28
34
39
50
62
74
ZSL-1-100
m3/h
38
46
54
64
74
84
102
ZSL-1-200
m3/h
49
61
74
91
118
145
200
ZSL-1-300
m3/h
70
90
125
155
200
250
310
ZSL-1-500
m3/h
125
150
220
250
315
430
515
ZSL-1-700
m3/h
180
240
300
350
450
580
720
喷射器配用参数表

喷射器型号
水泵型号
扬程(m)
流量(m3)
电机功率 KW
转速 r/min
ZSL-1-20
ZSLF-1-20
IS65-50-160B
24
18
2.2
2900
ZSL-1-40
ZSLF-1-40
IS65-50-160A
28
21
3
2900
ZSL-1-60
ZSLF-1-60
IS65-50-160
32
25
5.5
7.5
2900
ZSL-1-100
ZSLF-1-100
IS80-65-160
32
50
7.5
11
2900
ZSL-1-200
ZSLF-1-200
IS80-50-200A
45
45
11
15
2900
ZSL-1-300
ZSLF-1-300
IS80-50-200
50
50
15
18.5
2900
ZSL-1-500
ZSLF-1-500
IS100-65-200
50
100
22
30
2900
ZSL-1-700
ZSLF-1-700
IS100-65-250
80
100
37
45
2900
安装与使用
1、接好工艺管路,使被抽吸容器出口与本真空泵的真空罐进口法兰连接,中间应设阀门,并保证各对接口处密封不漏气。
2、接好蓄水罐管路,清理蓄水罐内杂物,灌洁净水至溢流管外。
3、接好电源起动离心泵即可抽吸。
4、起动后应检查工作状况是否良好,方法是关闭工艺管路中阀门,真空度应达到-0.098MPa否则应检查并排除故障。

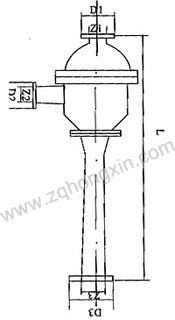

喷射器规格参数


L
D1
D2
D3
Z1
Z2
Z3
ZSL-1-20
400
115
90
115
25
18
25
ZSL-1-40
710
120
100
150
32
25
50
ZSL-1-60
1100
145
145
220
57
50
85
ZSL-1-100
1240
145
145
185
57
50
85
ZSL-1-200
1140
145
145
185
57
50
85
ZSL-1-300
1760
185
185
260
80
80
130
ZSL-1-500
2050
220
220
300
100
100
200
塑料100
480
110
110
150
50
50
80

故障排除

故障
产生原因
排除办法
真空度不够
真空度不稳定
设备和真空管路系统有泄露
找出泄露处并排除
离心泵故障,工作水压力流量不足
检修水泵
循环水温度过高
补充冷水,降低循环水温度
真空表失灵
更换新表
喷射器孔板安装位置不对或堵塞
调整孔板位置,清除杂物
喷射器孔板或文氏管孔径变大
更换
工艺管路中
有回水现象
真空泵孔板堵塞
清除
离心泵入口或叶轮堵塞
清除
水泵压力降低
修理或更换
喷射器孔板或文氏管孔径变大
更换


注意事项:
1、若停泵时,请先打开真空罐下部1寸阀门和关闭工艺管路中的阀门,以防止循环水回流到被抽吸的真空设备内。
2、若室外作业,冬季不用时请把泵内(包括离心泵)所有的水放掉,以防冻坏。
